【頻寬設定】無線網路分享器 Edimax BR-6428ns QoS設定教學 (保證/限制頻寬利器)

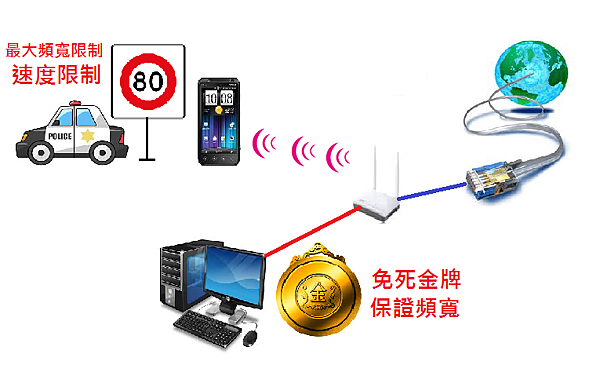

 AP示意圖

你是不是有室友或是朋友一用網路,便占用掉你原本的網路卻不敢跟他說出口?

或是 手機或是平版Wifi正在下載大檔案的遊戲,造成在電腦使用網路慢到簡直快崩潰!?

別擔心,利用QoS的這個功能,你就是管理員

不論你要讓電腦保證有幾MB的頻寬,都可以自己設定!!

或是你覺得哪個利用Wifi連到這個分享器的室友/同事太可惡,一直佔用頻寬

別擔心,你也可以將他的手機/電腦頻寬限制住!!

先看張最後完成圖:

 完成圖3-2

利用QoS這個功能 保證電腦/手機平版頻寬 或 限制電腦/手機頻寬皆可!

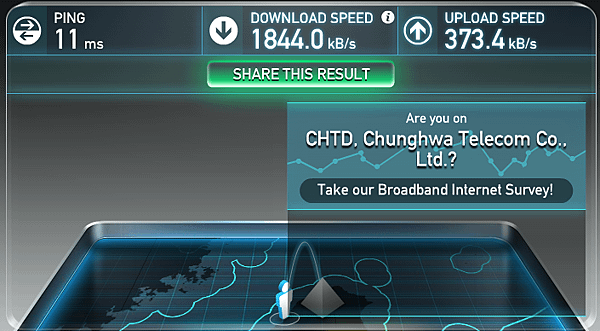

第一步: 測試你的網速(可測可不測)

能知道自己的整體網路的最大上傳下載速度大概落在哪邊 也比較方便分配頻寬

若只是想限制別人或保證電腦/手機的規則 基本上不太需要特別測試

一般常用的測速網站

http://www.speedtest.net/

(注意: 這個測速可能受到其他裝置在連線上下載或是早上晚上時間也而受到影響,建議於沒有任何上傳下載或WIFI連上實測比較準確)



第二步:去查詢你想限制或是保證頻寬的IP位址

不管是想要限制或是想要保證,我們都需要知道他的IP位址.

但如果你要無差別限制所有人,你可以不需要知道所有裝置地址,你只需要知道你自己要保護頻寬的IP位址.

這個步驟比較麻煩了一點,注意,此處的MAC與IP組合 我的絕對跟你們的不會完全一樣,所以還是得查詢

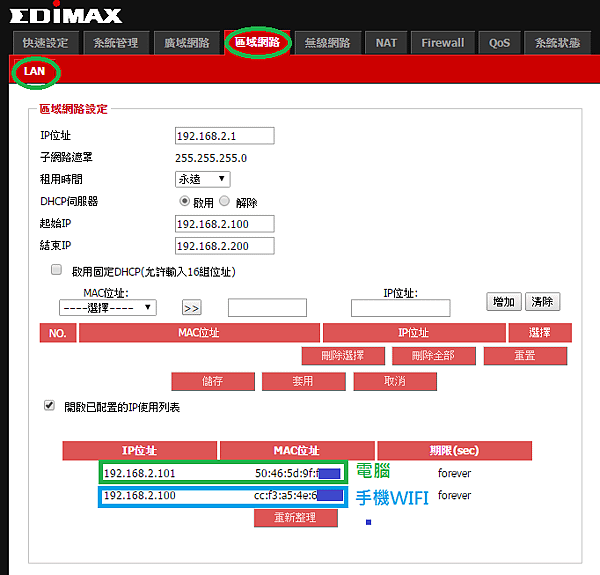

     點選 區域網路 => LAN => 開啟已配置的IP使用列表 => 打勾

這邊會列出曾經連上這台網路的使用者,像我這台只有電腦跟手機曾經連上

看得出來全部是從起始位址從192.168.2.100~192.168.2.200

但目前我這台只有兩個IP,一個是192.168.2.101 ,另一個則是 192.168.2.100

如果未來有新的手機用WIFI連上來,則可能會是192.168.2.102,192.168.2.103等等...

IP使用列表



那為什麼我知道IP 192.168.2.101是電腦而不是手機呢?



這只要查詢自己電腦的內網IP就知道自己電腦的IP (如果只想知道手機的請直接跳方法三)

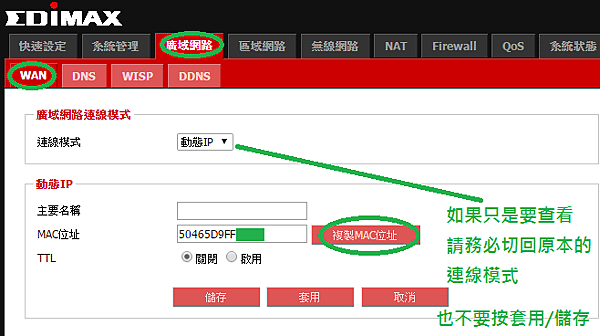

<查自己電腦IP 方法一> 切到 廣域網路=> WAN => 複製MAC位址點下去 =>偷看MAC 多少 對應原本IP =>點回原本的連線模式

如此就偷看到50465D9FFXXX,對到上面的就知道192.168.2.101是你"正在使用"這台電腦的IP

(因為有可能很多台電腦也插其他port)

查看電腦的MAC

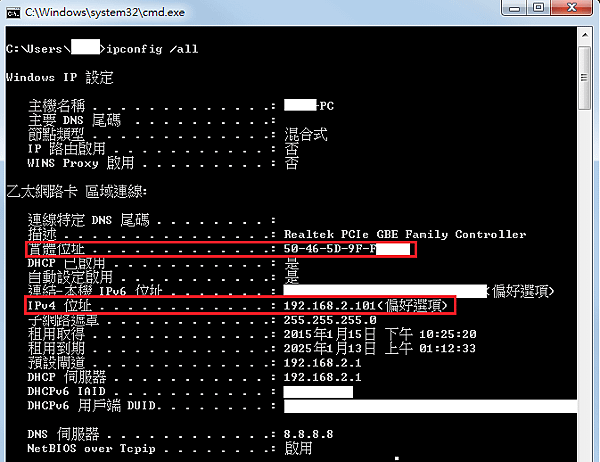

<查自己電腦IP方法二> 開始列輸入cmd => 進小黑窗 輸入 ipconfig /all   => 乙太網路卡 實體位址 / IPv4位址

192.168.2.101 此為你這台電腦在內網所使用的IP,把他記下來.

cmd

第二步: 查詢Wifi的行動裝置 手機/平版的IP列表

這邊主要是查詢你想限速或保證的無線網路儀器列表

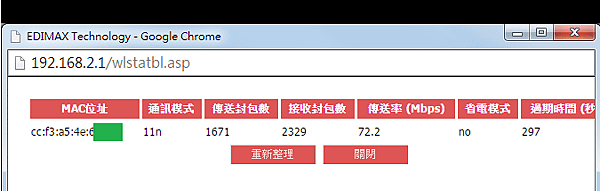

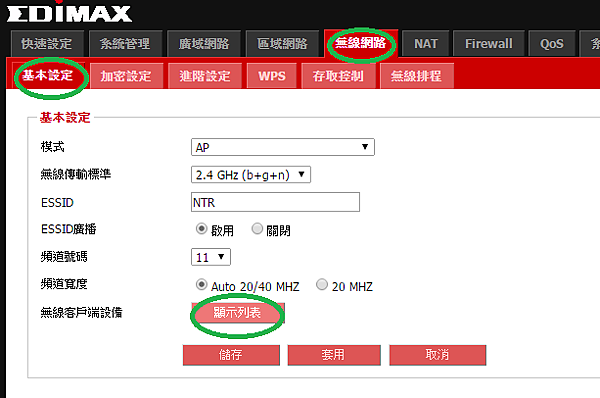

 無線網路標籤 => 基本設定 => 顯示列表按下去 => 等一回兒 => 出現列表

無線列表



應該會出現以下的列表, 這是"使用Wi-Fi"連上這台主機的行動裝置的MAC



所以對照裝置便知道行動裝置手機的IP在這邊是192.168.2.100

WIFI





如果有很多個同時連,你要如何分辨呢?

這邊系統做的不好,你只能觀察你的室友有沒有使用他的iphone在傳送封包囉

有的話,按下重新整理,會看到封包數增加很多,不會只有少少的封包.



第三步:開始設定規則

好了,我們記下自己電腦的IP位址,還有手機的IP位址,接下來就是設定規則

我們最後的完成圖可能長得像底下這樣,但我們要設置的就是那些規則

完成圖3

點選 QoS => Qos標籤  =>新增

(Qos打勾,啟動Qos)

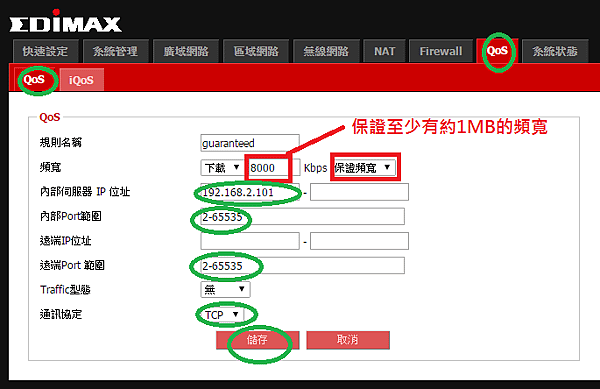

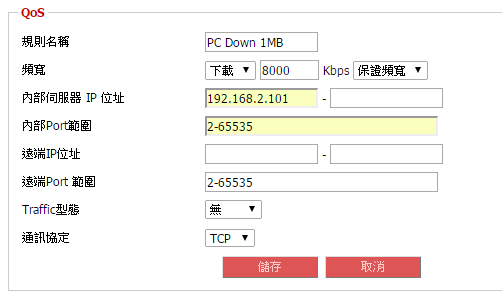

保證1MB頻寬

上圖此為一個 192.168.2.101 保證 "下載"至少有"1MB" 的例子 (我的這個IP是電腦)

解釋一下各項

規則名稱:英文15字以內



頻寬:

第一個選擇 "上傳或下載" 想限制/保證哪個就選哪個

第二個 填入你想限制或保證的頻寬(下面會教你輸入數字的單位,8000=1MB)

限制某台機器的最大頻寬,如果設置在8000 kbps  = 1MB/s ( 等於 8000÷8÷1024  )

8000 x 2 = 16000 → 2MB/s 依此類推..

第三個最重要,不要設錯"保證"跟"最大",不然怎麼死的都不知道。 這裡有兩個選項

"保證頻寬" /"最大頻寬"

"保證頻寬":保證一個或多個IP至少有多少的頻寬。

"最大頻寬":限制一個或多個IP最大只能有多少的頻寬



內部伺服器IP位址:  這裡就是第二步你查詢的IP,

若只想設置一個,就輸入前面的框框的就好了,ex: 192.168.2.101  若想設置多個 就用範圍的方式 192.168.2.101~192.168.2.120



內部Port範圍:  這個一般輸入2-65535即可,就是全部都限制, 除非你沒有要限制某些port,才需要另外設定.



遠端IP位址: 一般很少用 空白不需要填



遠端Port範圍: 這是他系統幫填的,實際上沒輸入遠端IP位址 則空白不需要填



Traffic型態: 沒特別設置, 填無



通訊協定: 一般就是TCP (很少單設置UDP)



=======================

數字懶人包:8000 = 1MB , 以8000為單位去算出你想要限制或保證的頻寬。

(後面寫的單位必須為kbps<小寫b>就能用8000)

(注意: 每家Router設置的單位可能不同,若是kBps<大寫B>的話 請使用1000當基準)

但這邊我們設定 Edimax BR-6428ns這台是Kbps,所以還是使用8000囉~~~

kbps

馬上舉個例子讓你明白

ex: 你想保證電腦下載至少有 1MB 可以用 = 8000 kbps 選擇 [保證頻寬]

(就算別人都跟我搶,我仍是保證有1MB,不管其他使用者快慢死活:D)

若保證電腦下載 3 MB 可用= 8000x3 = 24000 kbps 選擇 [保證頻寬]

限制別人最多下載只有 250KB (四分之一個MB) 則 8000÷4= 2000 kbps [最大頻寬]



(8000為約略值,如果想要非常精準請使用"8192"的倍數用小算盤去乘除)

===========================

又是個中場休息時間 (急於設定者可以跳過此解說)

(※注意此處的MB 是大寫的B 是指Bytes,跟中華電信的M"b"是不一樣的)

大小寫是不一樣的,差了8倍! 大寫B是指Bytes ,小寫b 是指bits

 1 Bytes ÷8 = 1 bits

或是說

  1Bytes = 8bits

以 1Bytes = 8bits 兩邊同乘1024 (用1000去估算)

 1000 Bytes = 8000 bits

左邊1000 Bytes 其實就是 1 MB (M =1024 約等於1000)

所以我們得出 1 MB ≒ 8000bits 這個方便的值來用 (約略啦,準確當然是8192)

===========================

第四步:上面還是看不懂? 沒關係

以下提供三組範例供大家參考,限制數字不用按照我的數字,而是改成你自己想設定的數字唷!

第三組範例是一二的綜合,應該可以滿足大部分需求,建議直接看第三組。

※記得最後全部都設定完要在Qos頁籤 => 按下"套用"=>儲存

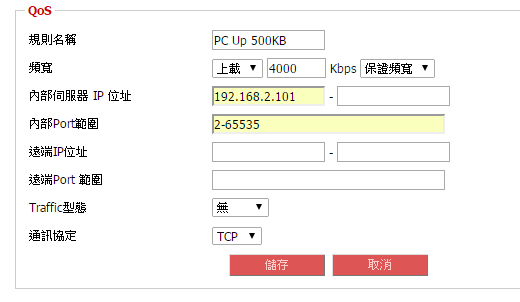

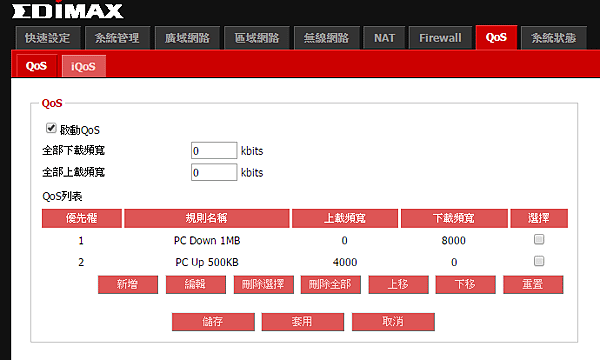

<範例一> 保證某台電腦(ex: 192.168.2.101)或手機下載至少擁有 1 MB 的頻寬 , 上傳保證 500 KB 的頻寬

若你只是想保證自己電腦或某台手機頻寬夠力,不受其他人影響,請使用此範例。

下載至少擁有 1 MB 的頻寬  + 上傳保證 500 KB 的頻寬

完成圖:

完成圖

記得要=> 按下"套用"=>儲存

<範例二> 限制某個手機 (ex:192.168.2.100)或電腦 下載最多上限只能到 500KB 的頻寬 , 限制上傳最多 250 KB 的頻寬

若你只是想限制某台機器的流量,請使用此範例,不管是電腦還是手機都可以限制。

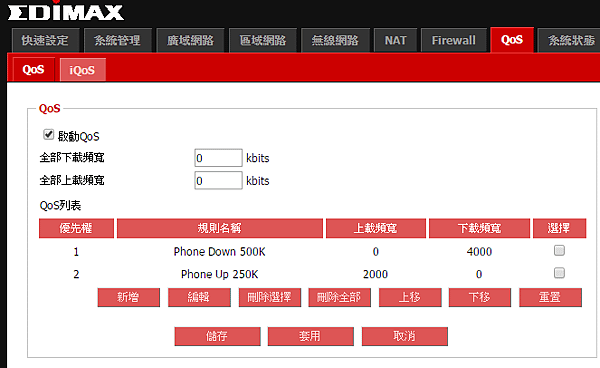

完成圖

範例二完成圖2

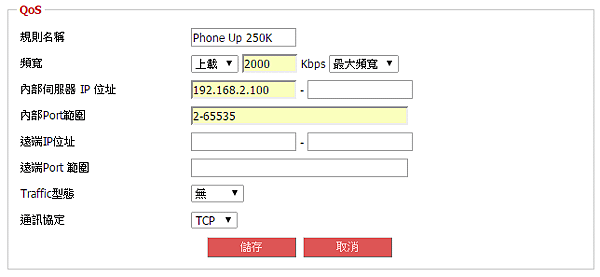

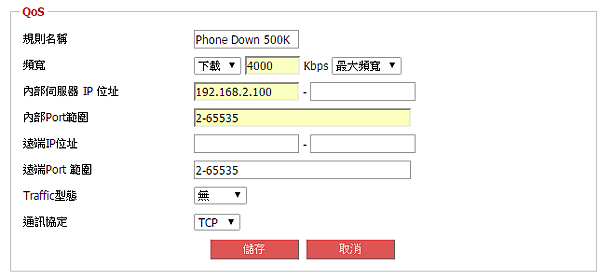

細項設置

下載最多上限只能到 500KB 的頻寬   限制上傳最多 250 KB 的頻寬

記得要=> 按下"套用"=>儲存

此處為了驗證我們測試的規則真的有用,我用手機測了網路下載上傳速度

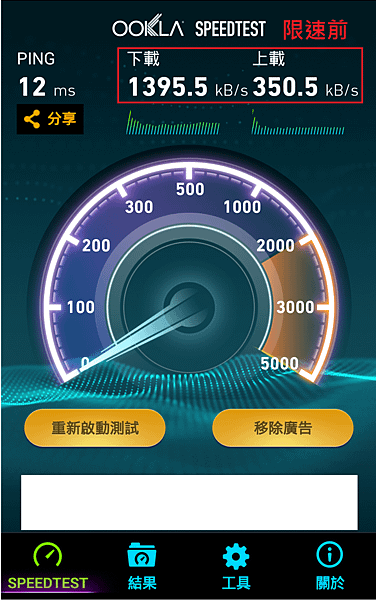

特定裝置還沒被限制Qos前:

網速下載1395KB/s,上傳350.5KB

都比限制下載500KB 上傳250KB來得高

限制前,還沒限制

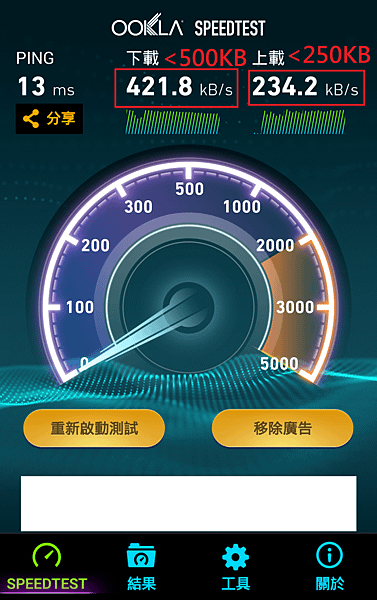

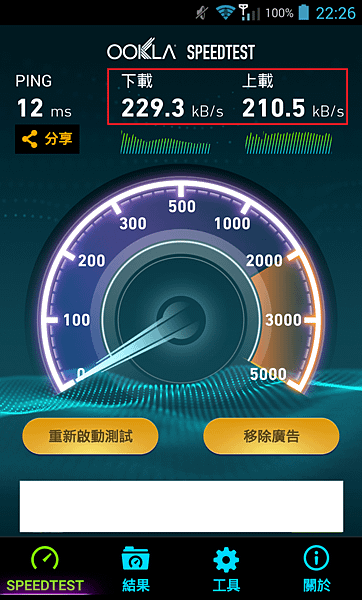

特定裝置被限制Qos後:

網速下載421KB,已經無法超出500KB

上傳234.2KB 無法超越我們設置的250KB

代表設置成功!!!太開心了!!

 限制後,限制成功

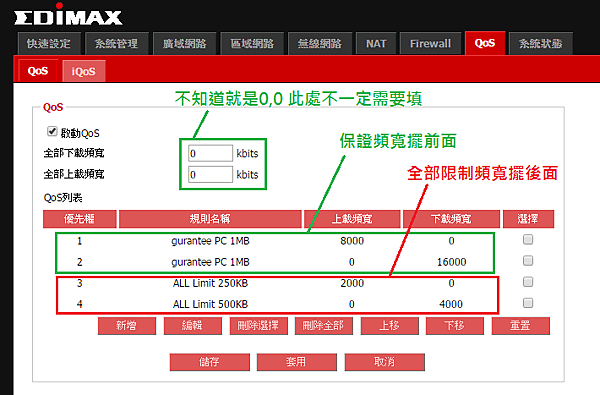

<範例三> 限制192.168.2.100~192.168.2.200 (即所有連到這台裝備的人) 不管是用網路線還是Wifi連上 只要連上來 每個人下載最多上限只能到 500KB  的頻寬 , 限制上傳 250 KB 的頻寬 然後我還要保證我自己這台電腦還要有至少2MB下載1MB上傳 的頻寬可以使用。



算是範例一+範例二的綜合 ,會改這套就萬事OK了



若你要限制所有連上來的人都會被限速,但自己不會被限速,請使用此範例。

如果自己買Wifi分享給別人,又不想要讓自己的頻寬被吃掉一大半,保證自己能用的頻寬,請用此範例。



注意的是,因為Qos有優先順序,所以優先順序在前面的1,會大於後面的2~20。(可用上移來移動到最前面的1)

所以這邊你必須把自己保證上傳下載頻寬放在第一個第二個,如此一來就沒有人可以比你還大了,你就是最大了!!!!

擺在後面的各種限制對你來說都是浮雲。

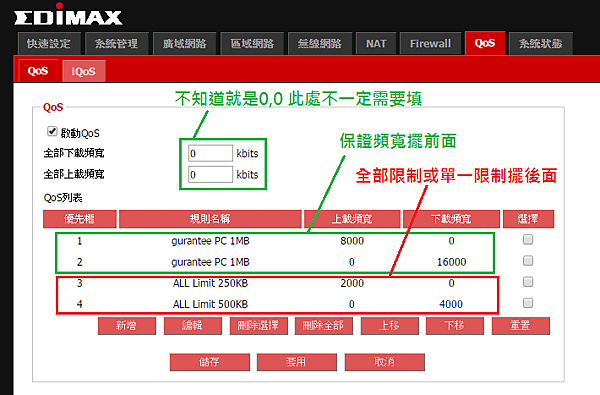

完成圖:

完成圖3

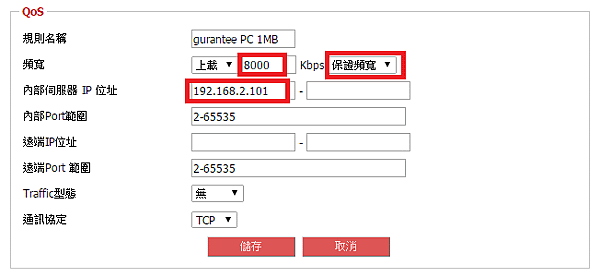

細項設置

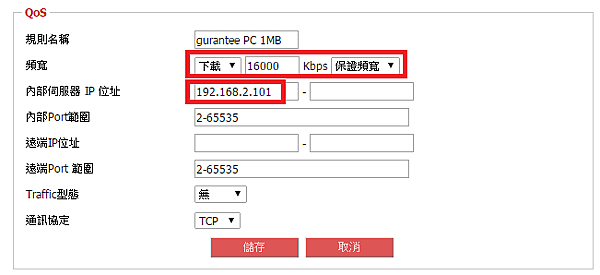

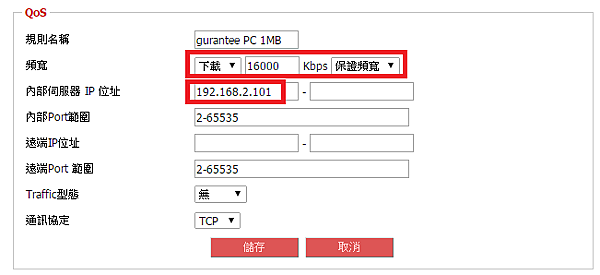

保證上傳1MB 保證下載2MB

G3.1  G3.2

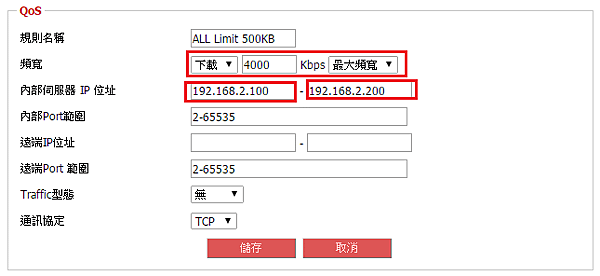

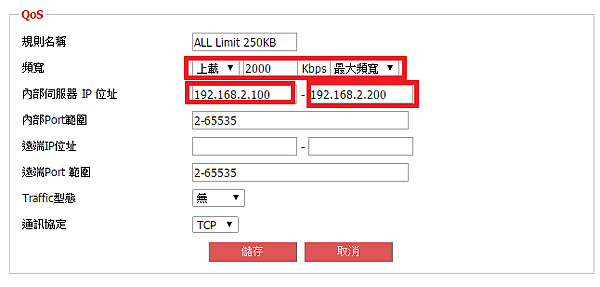

限制所有裝置 上傳最大250KB 下載最大500KB

 G3.3  G3.4

測試成功  : 限制所有裝置且自己沒被限制

自己沒被限制,可以看到我的下載並不會受到500KB限制,上傳也超過250KB.

PC 3

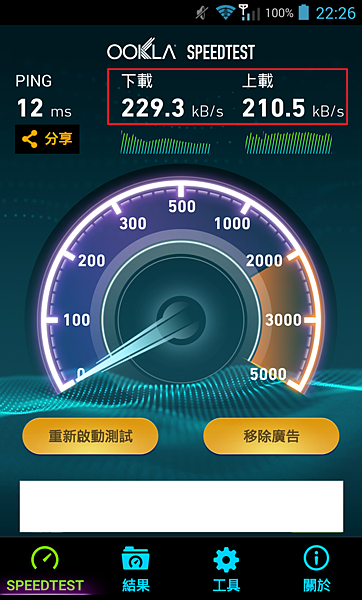

來看看手機端是不是真的被限制住

手機端被限制了

是的,成功限制在下載500KB上傳250KB以內!



至於要設置的數據就看你們怎麼設置囉!!!

希望大家都能成功設置成功唷



我們終於設定完成了!! 太高興了!!!!!!!



不知道這篇文章是不是有幫到你(妳)呢?

如果有幫助的話 在下面留個言感謝一下~

是我發文的動力唷^^
